CGR-300系列称重传感器和PLC的连接方式分享

CGR-300系列称重传感器和PLC的连接方式分享

重量的检测，是个很重要的物理量。生活中从克到千克是常见的，在工业上以吨为单位很常见。

重量往往和贸易结算挂钩，只有精准双方才会觉得不吃亏。

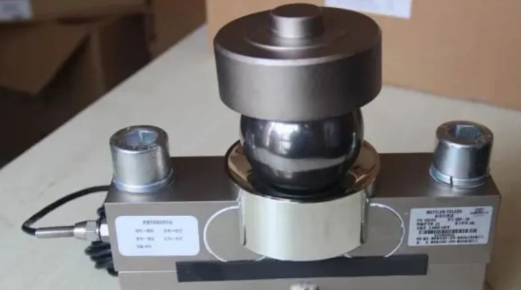

重量的测量需要传感器—称重传感器。

很多称重传感器采用了应变原理，应变片与弹性体合为一体。弹性体在外力作用下发生形变，应变片也会跟着形变。

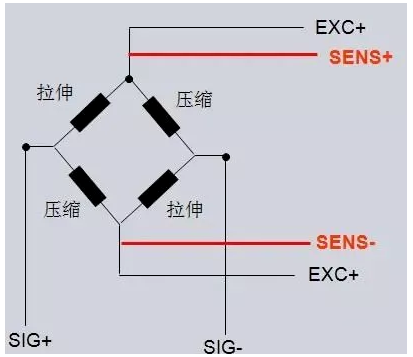

由于应变片组成惠斯通电桥，激励电压是不变的，只要外力使得弹性体发生应变，电桥平衡打破，那么输出信号与传感器的受力情况成正比例关系。

要把重量显示出来，需要二次仪表，也可以是PLC。

CGR-300系列称重传感器出线有四根线有六根线，六根线相比四根线的是多了组电源反馈线。

激励电压到传感器是距离远的话，存在衰减，导致输出信号有较大误差。

用的激励电压是伏特，输出信号是毫伏特。

PLC的普通模块是不能直接读取毫伏特信号，要不就是通过二次仪表转换模拟量再到模拟量模块，其次就是采用专门的称重模块。

称重模块有点是精度高，不太友好的是价格不菲。

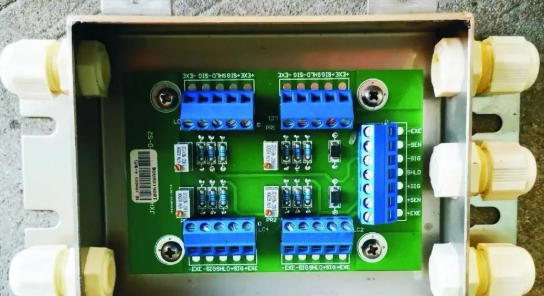

CGR-300系列称重传感器的通用接线盒

这个就是接四个CGR-300系列称重传感器的接线盒，由于接线盒在现场，采用了四线制。

在现场，有些地磅是露天的，防水措施必须做好。有些传感器装在一些反应釜底部，那么考虑到防腐，还有防静电干扰。

采用PLC的称重模块测量精确，称重模块的精度本身就高，0.05%~0.005%。检测频率快。称重模块内置处理器带专用称重软件，可以对称重传感器的信号进行多项处理，如信号滤波、称重系统去皮、零点和砝码标定等调校工作；部分称重模块自带多种通讯功能，可脱离CPU独立工作，可外接显示器； 部分称重模块带丰富的诊断功能，如可实时检测传感器回路阻抗阻值，实现预维护。

例如科威推出的称重模块，以KWZKCGR为核心的KWZKCGR1称重模块，这是一种既能减少成本、简化称重系统结构，又能提高称重系统整体性能的一种可行的解决方案。

与其他PLC生产厂商相比，JIANGNAN SOPRTS的称重模块开发较早、产品类型最全、应用最广，其中包括适用于中等精度非自动称重衡器（如料斗秤、容器秤、负荷和张力测量）的KW1、KW20、KW80、KWZK60称重模块，适用于高速、高精度的非自动/自动称重衡器的称重模块，适用于高速、高精度连续自动称重衡器的称重模块。
